24 ~ 72V DC type 1t rjochte gabelbalâns swiere elektryske heftruckmotor
produkt Omskriuwing

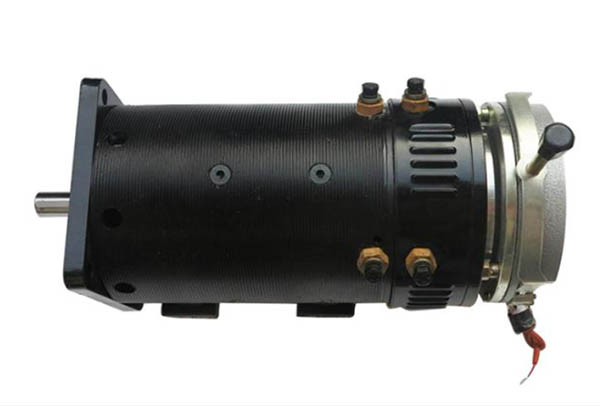

De struktuer fan 'e elektryske heftruckmotor is ienfâldiger dan dy fan' e ynterne ferbaarningsheftruck.De foto toant de 1DC type 1t rjochte gabelbalâns swiere elektryske heftruckmotor.
De basiskonstruksje fan in elektryske heftruckmotor bestiet út de folgjende komponinten:
1.Power unit: batterij pack.Standert batterijspanningen binne 24, 30, 48 en 72V.
2.Frame: is it frame fan 'e heftruck, laske mei stiel en stiel.Hast alle dielen fan 'e heftruck binne fêstmakke op it frame.It is ûnderwurpen oan ferskate loads tidens de operaasje, dus it moat genôch krêft en rigiditeit hawwe.
3. Oerdracht: De krêft fan 'e motor wurdt oerbrocht nei it driuwende tsjil fan' e heftruck.
4. Stjoersysteem: kontrolearje de rydrjochting fan 'e heftruck.
5. It remsysteem: meitsje de heftruck ryd stadichoan en stopje.
6. Motor en elektrysk systeem: It elektryske systeem kontrolearret de motor troch ferskate komponinten om de start, stop, omkearing en snelheidsregeling fan 'e heftruck te berikken, en nei de oaljepompmotor as hydraulyske druk.
XINDA DC Motor Catalog
| XINDADC MOTOR CATALOGUS | ||
| Rated macht | Artikelnr. | Produkt foto |
|

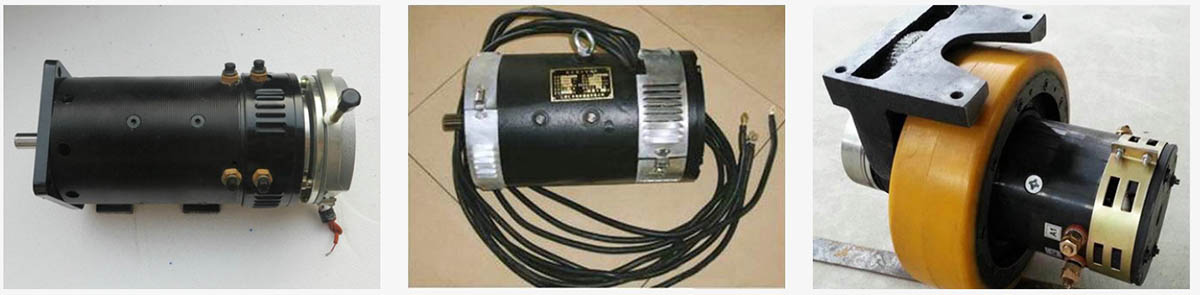

| Elektryske Forklift Vehicle Motor |  |
|
| DC Traction elektryske motor | |
| 7 kW | DC Traction elektryske motor Model 242ZDC 242ZD706H15 |
|
| 5 kW | DC Traksje elektryske motor Model 192ZDC 192ZD525H9 |
|
| 4 kW | DC Traksje elektryske motor Model 170ZDC 170ZD402H2A3 |
|
|
| DC MOTOR foar elektryske auto |
|
|
| Elektryske heftruck elektryske motor |
|
|
| Elektryske heftruck elektryske motor |  |
| XINDA DC Motor Series Specification Sheet | ||||||||
| Nominearre krêft (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
| Batterijspanning (VDC) | 48/60/72 | 72 | 96/144 | |||||
| Overload Multiples | 2.5 | |||||||
| Wurdstroom (A) | 73/58.4/48.7 | 96,8/77,5/64,5 | 109/87.2/72.7 | 118/94.7/78.9 | 138.9/111/92.5 | 108 | 116 | 116/77 |
| Nominearre koppel (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
| Rated snelheid (RPM) | 2800 | |||||||
| Peak Speed (RPM) | 4500 | |||||||
| Wurksysteem | S2:60 min | |||||||
| Isolaasje nivo | H | |||||||
| Cooling metoade | natuerlike cooling / lucht cooling | |||||||
| Effisjinsje (100% LOAD) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
| Beskermingsnivo | IP23 (IP44) | |||||||
| Oanfraach | low-speed passazjier / logistyk auto / golf auto / sightseeing auto / plysje bestelwagen / frachtwein / stack vehicle, ensfh | |||||||
