keuken chef cooking robot cooking masine skeakele tsjinsin motor

Koarte beskriuwing:

800W hege snelheid skeakele reluctansmotor en bestjoerder 35000rpm snelheid mixer motor foar hûsapparaat

1. Hege systeem effisjinsje: Yn syn brede snelheid regeljouwing berik, de totale effisjinsje is op syn minst 10% heger as oare snelheid regeljouwing systemen, en de hege effisjinsje is mear fanselssprekkend by lege snelheid en net-rated lading.

2. Breed oanbod fan snelheid regeljouwing, lange-termyn operaasje op lege snelheid: It kin rinne ûnder load foar in lange tiid yn it berik fan nul oant maksimum snelheid, en de temperatuer opkomst fan 'e motor en controller is leger as dy fan' e rated lade.

3. Hege startmoment, lege startstrom: as it startmoment 150% fan 'e nominearre koppel berikt, is de startstrom mar 30% fan' e nominearre stroom.


Produkt Detail

Produkt Tags

Motor parameters

Operating Voltage DC300V
Rated hjoeddeistige 2,8±10%A
Maksimum stroom 5.4A
Startspanning DC23V~25V
rated macht 700±10%W
Rated snelheid 35000±10% RPM
Idle macht <100W
oantal peallen 2
koppel 0.2NM
effektiviteit 80%±10%
kommutaasje Axiale CW
lûd 96dB MAX, <30cm
gewicht 1.68Kg
lager 2 kogellagers
Kontrolearje Hall sensor
Ynstallearje flange mount
500W Fan Motor 3

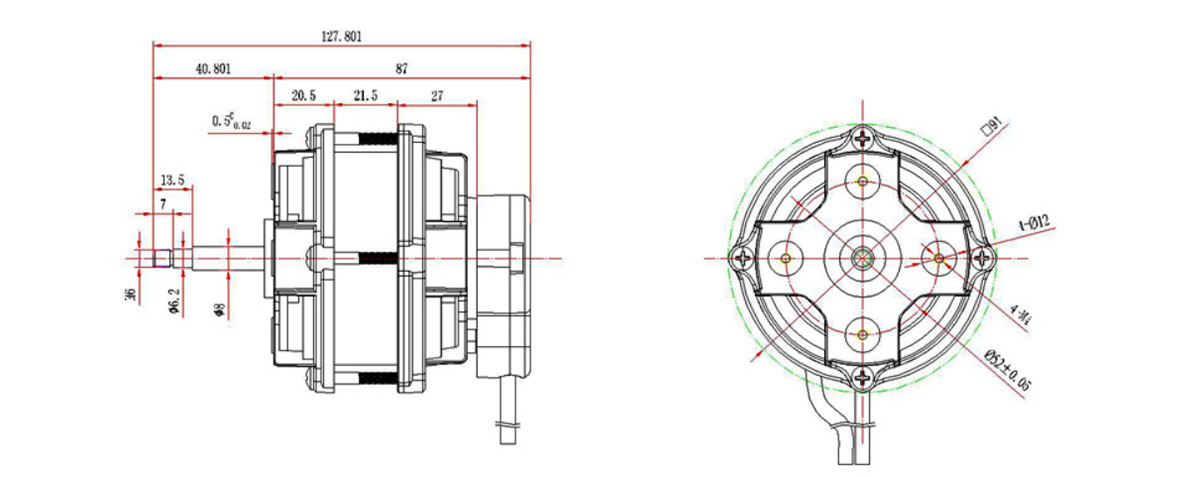

Motor Struktuer

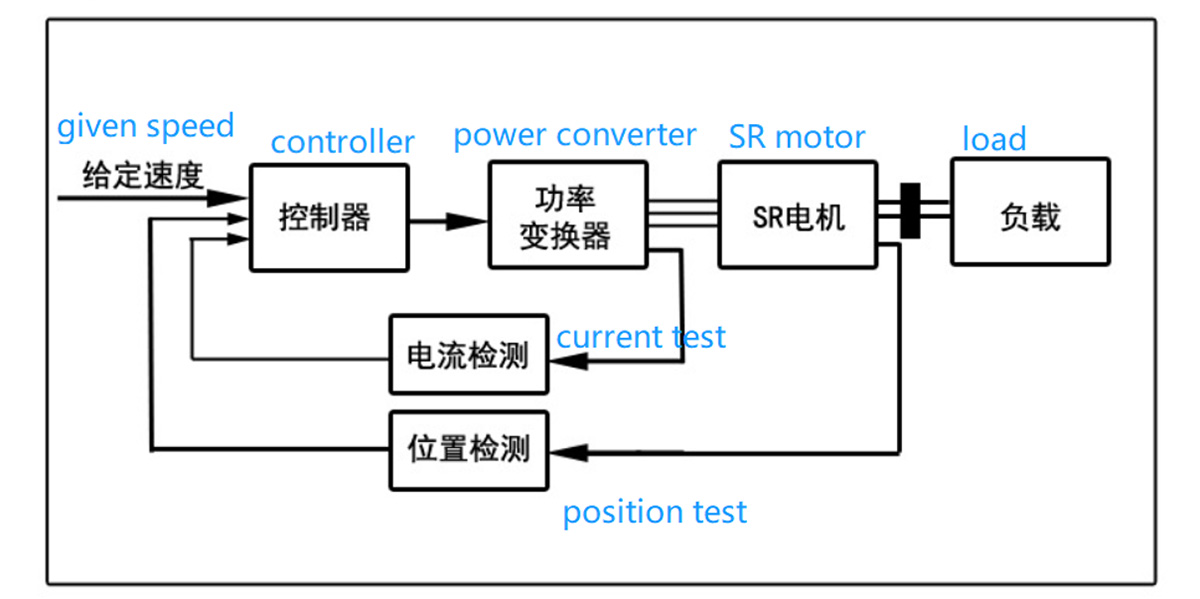

1. De gearstalling fan it skeakele reluctance motor drive systeem
Switched reluctance motor drive system (SRD) is benammen gearstald út skeakele reluctance motor, macht converter, controller en detektor.

500W Fan Motor 4

2.Switched reluctance motor
SR-motoren kinne wurde ûntworpen yn ienfaze, twafaze, trijefaze, fjouwerfaze en mearfaze struktueren mei ferskate fazenûmers, en d'r binne ien-tosken-struktuer per poal en multi-tooth-struktuer per poal, axiale lucht gat, radiale luchtspalte en axiale luchtspalte.In radiale hybride luchtspalte struktuer, ynderlike Rotor en bûtenste Rotor struktuer, SR motors ûnder trije-fase algemien net hawwe sels-startende kapasiteit.In grut oantal fazen is foardielich te ferminderjen koppel fluktuaasje, mar it liedt ta komplekse struktuer, in protte wichtichste switching apparaten en ferhege kosten.Op it stuit wurde de twa-faze 6/4-poalstruktuer en de fjouwerfaze 8/6-nivo-struktuer in soad brûkt.

500W Fan Motor 5

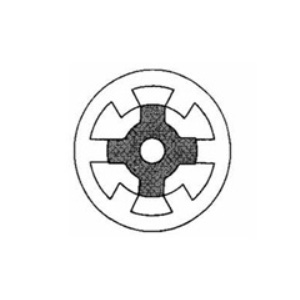

Reguliere struktuer 3-fase
6/4 polar SR motor

500W Fan Motor 6

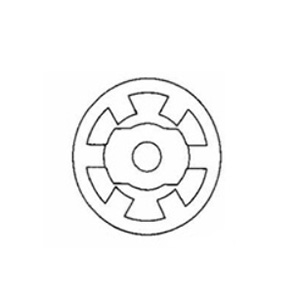

3-fase 6/2
polar SR motor

500W Fan Motor 7

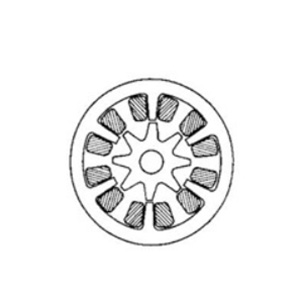

3-fase 6/8
polar SR motor

500W Fan Motor 8

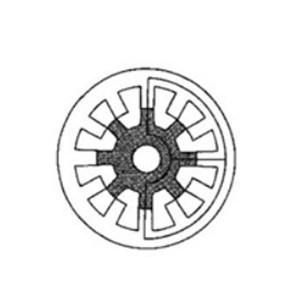

3-fase 12/8
polar SR motor

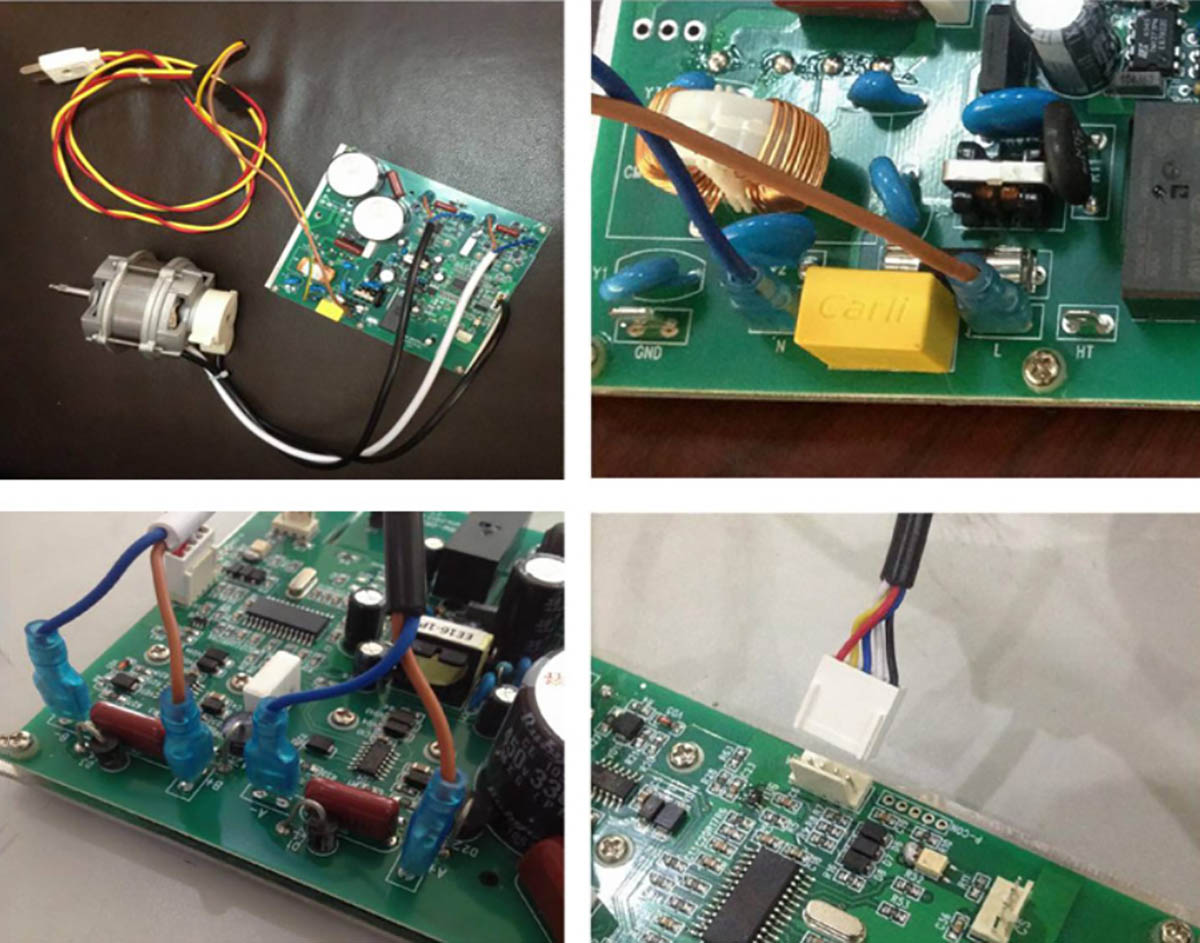

3. Fysike wiring diagram fan motor en bestjoerder

500W Fan Motor 9

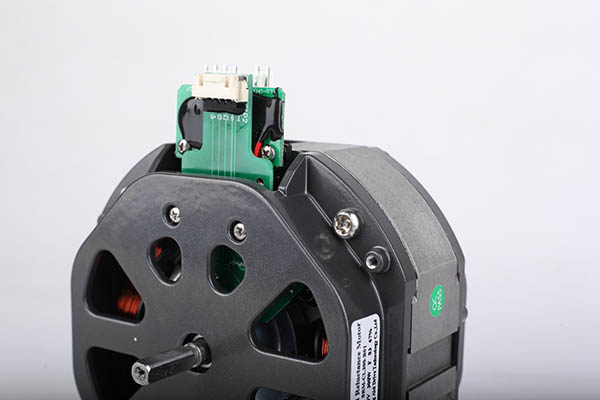

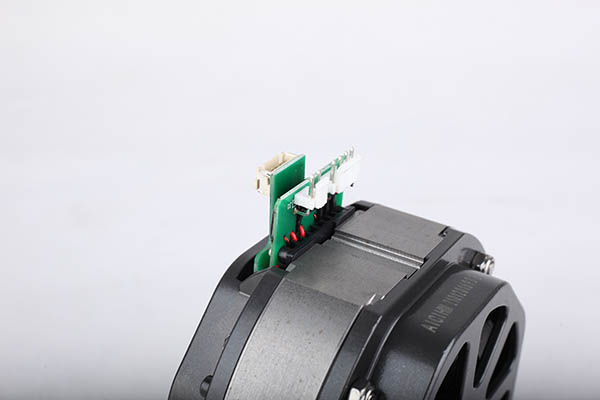

Produkt Foto

500W Fan Motor 11
500W Fan Motor 10

Motor faze wiring

Swart (Bruin /A+ Blau /A-), Wyt (Bruin /A+ Blau /A-), draadlengte L=380 ± 50mm
Hall wire wiring:
Read (+5V), swart (GND), giel (SA), blau (SB), wyt (SC), line lingte L= line lingte L=380 ± 50mm
Opslach: 5 ℃ ~ 40 ℃, Feuchte <90%
Isolaasjeklasse: F
Crack-frije coil draait foar 3 minuten op 130% fan nominearre spanning.
Wurklibben: 2000 oeren ûnder normale arbeidsomstannichheden.
De axiale ferpleatsing moat minder wêze as 0.02mm as de motor rint.

Motor skaaimerken

1.Hege systeem effisjinsje: Yn syn brede snelheid regeljouwing berik, de totale effisjinsje is op syn minst 10% heger as oare snelheid regeljouwing systemen, en de hege effisjinsje is dúdliker by lege snelheid en net-rated lading.
2.Breed oanbod fan snelheid regeljouwing, lange-termyn operaasje op lege snelheid: It kin rinne ûnder load foar in lange tiid yn it berik fan nul oant maksimum snelheid, en de temperatuer stiging fan de motor en controller is leger as dy fan de rated load.
3.Heech startkoppel, lege startstroom: as it startkoppel 150% fan it nominearre koppel berikt, is de startstroom mar 30% fan 'e nominearre stroom.
4. It kin begjinne en stopje faak, en wikselje tusken foarút en reverse rotaasje: it kin begjinne en stopje faak, en wikselje tusken foarút en reverse rotaasje faak.As d'r in rem-ienheid is en de remkrêft foldocht oan 'e tiideask, kinne de start-stop en foarút-reverse switching mear as 1.000 kear per oere berikke.
5. Sterke oerlastkapasiteit: as de lading foar in koarte tiid folle grutter is as de nominearre lading, sil de snelheid sakje, de maksimale útfierkrêft wurdt behâlden, en d'r sil gjin oerstreamferskynsel wêze.As de lading weromkomt nei normaal, komt de snelheid werom nei de ynstelde snelheid.
6.Mechanyske sterkte en betrouberens binne heger as oare soarten motors.De rotor hat gjin permaninte magneten en kin in hegere tastiene temperatuerferheging hawwe.

Oanfraach

Fan en kookmasine
